Akcelometr Bigtreetech ADXL345 V2.0

ADXL345 V2.0: Modul pre vysoko presné meranie rezonancií

Modul ADXL345 V2.0 je vybavený senzorom ADXL345, ktorý poskytuje meranie dynamického aj statického zrýchlenia. Jeho hlavnou výhodou je schopnosť integrácie s firmware Klipper pre technológiu Input Shaping, vďaka čomu je možné optimalizovať tlač a dosiahnuť lepšie výsledky pri vyšších rýchlostiach a zrýchleniach.

Doporučené použitie a aplikácie

ADXL345 V2.0 je ideálny pre užívateľov, ktorí chcú dosiahnuť vyššiu presnosť a kvalitu tlače. Modul je kompatibilný s rôznymi hostiteľskými systémami a dá sa jednoducho pripojiť k doskám Raspberry Pi alebo Manta + CB1 s USB portmi. Vďaka jednoduchému plug-and-play systému s USB-C konektorom je inštalácia rýchla a bez problémov.

Technické špecifikácie

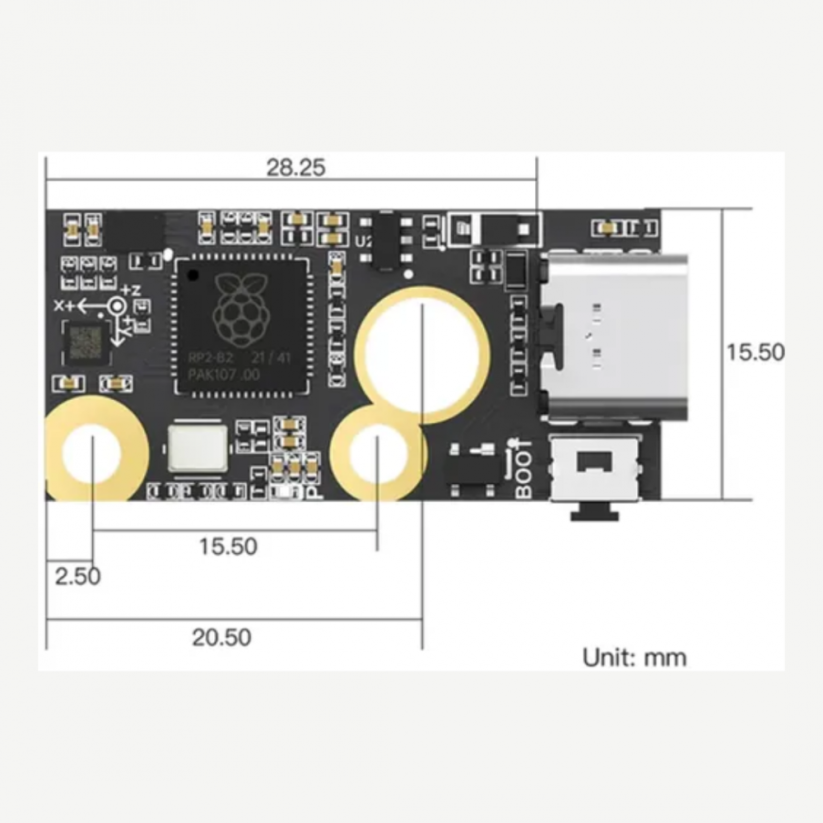

• Rozmery: 33,25 x 15,5 mm

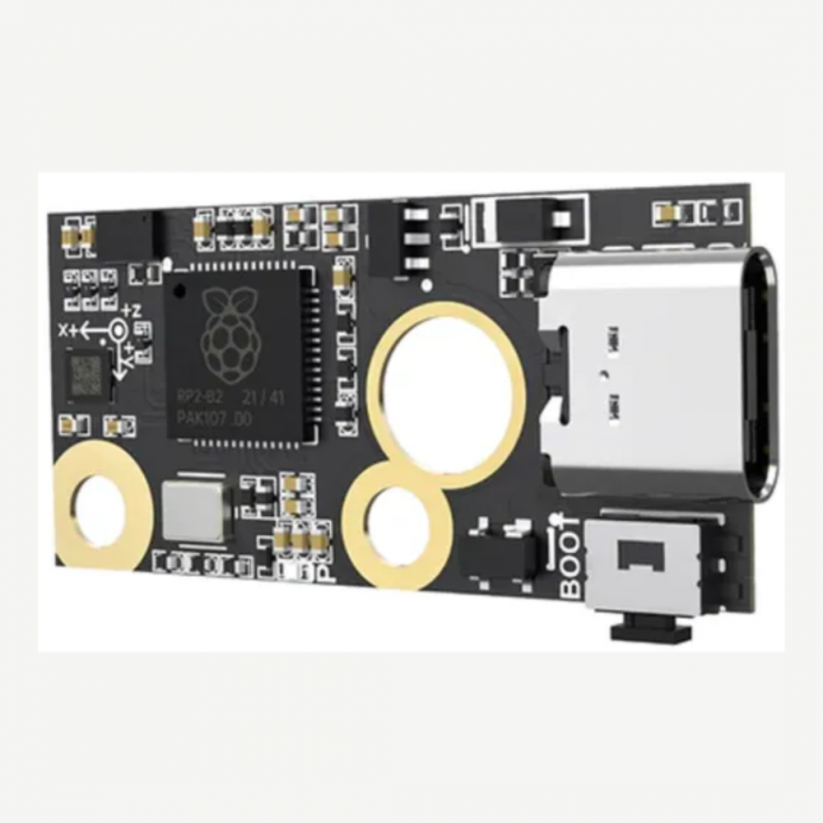

• Mikroprocesor: RP2040 Dual ARM Cortex-M0+, 133 MHz
• Vstupné napätie: DC 5V
• Logické napätie: DC 3,3V

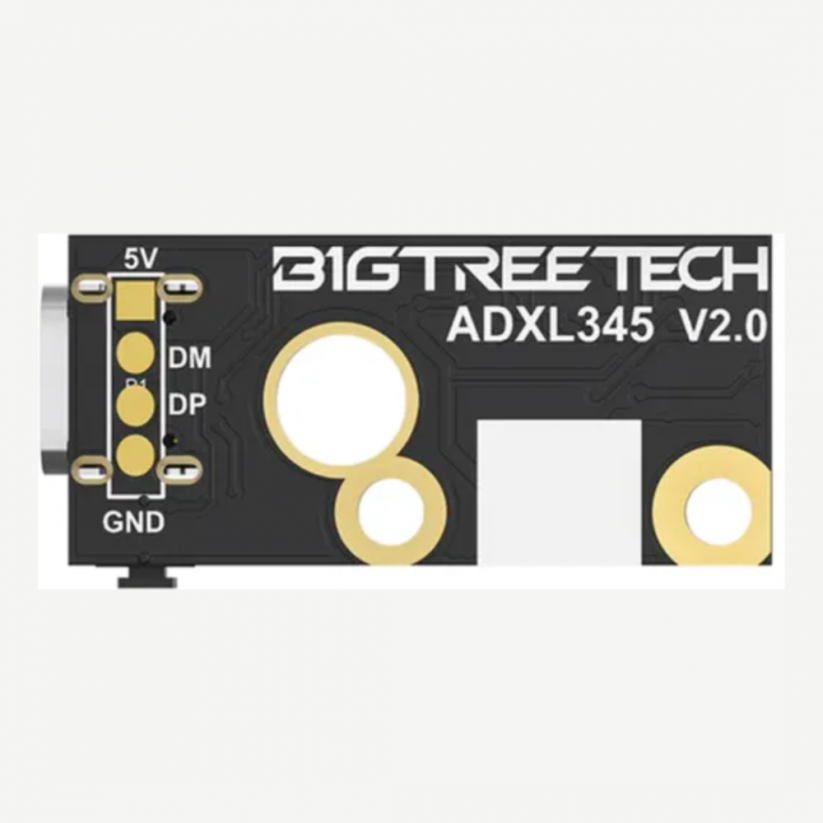

• Rozhranie: USB-C na doske, USB-A pre RPI alebo CB1
• Senzor: ADXL345
• Rozhranie k senzoru: 4Line SPI
• Rozlíšenie: až 3,9 mg(LSB)
• Výstupná frekvencia: 0,1-3200 Hz
• Prevádzková teplota senzoru: -40 °C až +85 °C

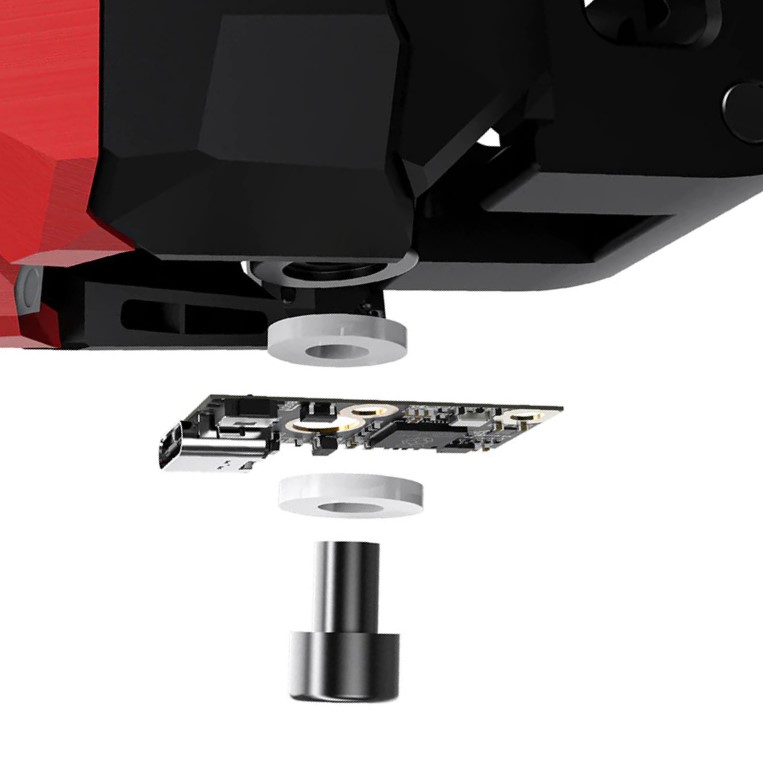

• Montážne otvory pre upevnenie na stealthburner, alebo miesto trysky (skrutky a krúžky pre túto montáž sú súčasťou balenia).

Rozdiel medzi S2DW V1.0 a ADXL345 V2.0:

Jediný rozdiel medzi ADXL V2.0 a S2DW je vo verzii čipu (LIS2DW na S2DW V1.0 oproti ADXL345 na ADXL V2.0).

Hoci oba čipy ponúkajú rovnaké funkcie merania zrýchlenia, LIS2DW sa tiež vyznačuje vyššou citlivosťou, nižším šumom a lepšou teplotnou stabilitou.

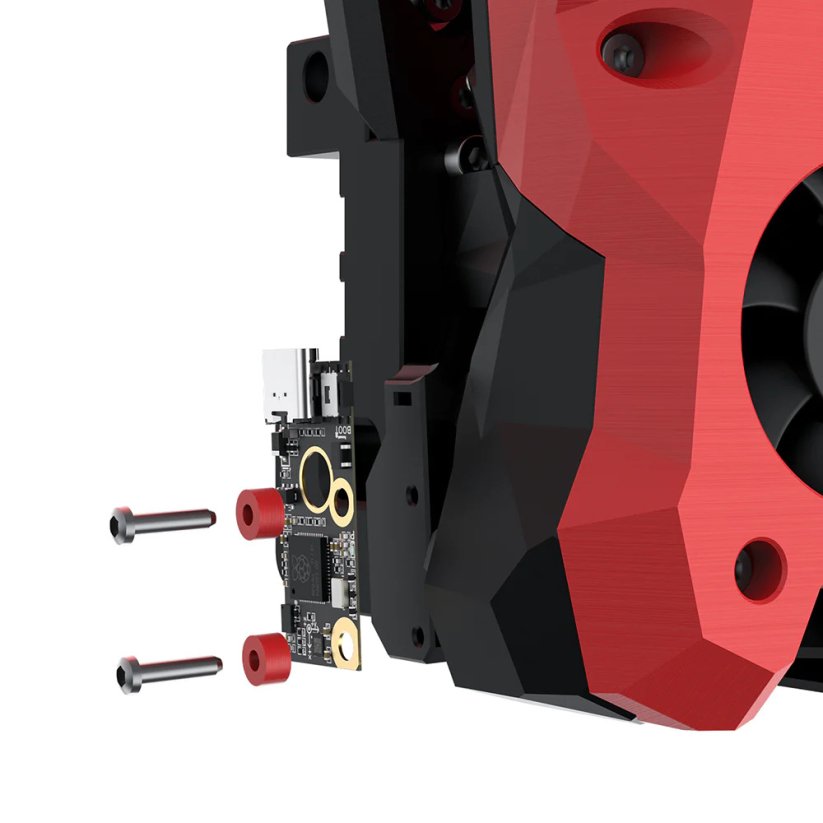

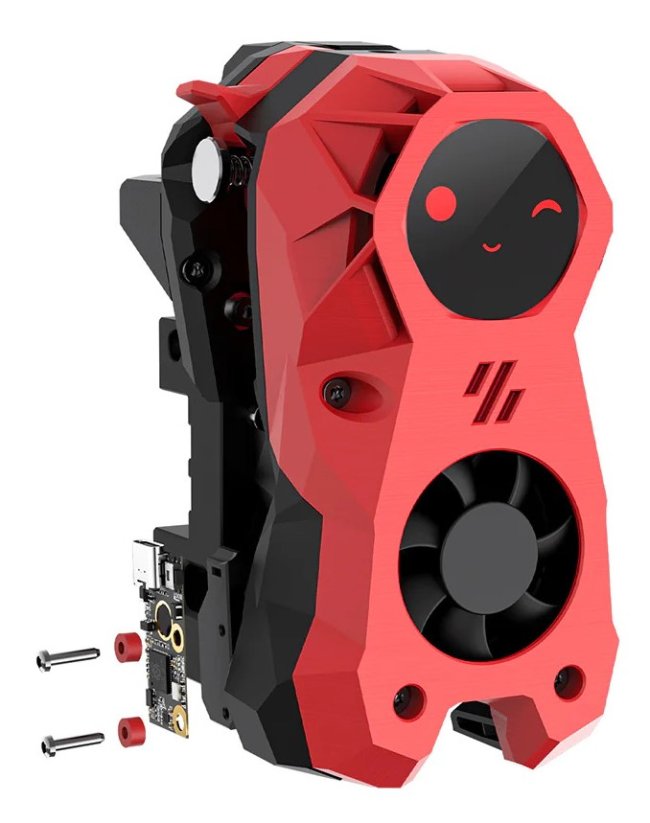

ADXL345 V2.0 poskytuje flexibilné možnosti montáže, vrátane priamej montáže na StealthBurner alebo montáže trysiek pre presné meranie. K modulu sú priložené potrebné montážne prvky, ako sú skrutky a silikónové krúžky, čo zjednodušuje celý proces inštalácie.
