BIGTREETECH Octopus MAX EZ V1.0

BIGTREETECH Octopus MAX EZ V1.0


Octopus MAX EZ V1.0 je ideálnou voľbou pre pokročilých používateľov, ktorí hľadajú flexibilitu, výkon a možnosti rozšírenia pre svoje 3D tlačové projekty. Vďaka svojej všestrannosti a robustnej konštrukcii je táto doska schopná zvládnuť aj tie najnáročnejšie tlačové úlohy. viac

Výrobca: BigTreeTechKód produktu: P00423 Doprava a platba

70,64 € s DPH
Skladom
ks
(2 ks na sklade)

Octopus MAX EZ V1.0 je ideálnou voľbou pre pokročilých používateľov, ktorí hľadajú flexibilitu, výkon a možnosti rozšírenia pre svoje 3D tlačové projekty. Vďaka svojej všestrannosti a robustnej konštrukcii je táto doska schopná zvládnuť aj tie najnáročnejšie tlačové úlohy. viac

Výrobca: BigTreeTechKód produktu: P00423 Doprava a platba

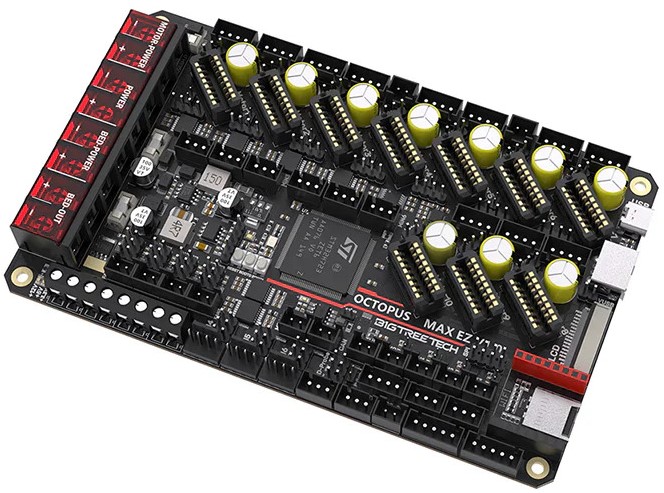

Octopus MAX EZ V1.0: Flexibilná základná doska pre 3D tlačiarne

Octopus MAX EZ V1.0 je špičková základná doska navrhnutá pre náročných 3D tlačiarov, ktorí hľadajú spoľahlivosť, výkon a flexibilitu. Táto doska je ideálna pre komunitu 3D tlačiarov, ktorí chcú posunúť svoje projekty na vyššiu úroveň vďaka pokročilým funkciám a jednoduchej integrácii.

Kľúčové vlastnosti Octopus MAX EZ V1.0

  • Výkonný procesor: Doska je vybavená 32bitovým procesorom STM32H723ZET6, ktorý zabezpečuje rýchle a efektívne spracovanie dát.
  • Podpora viacerých osí: Umožňuje ovládanie až 10 osí, čo je ideálne pre zložitejšie 3D tlačové projekty.
  • Kompatibilita s rôznymi typmi driverov: Podporuje drivery EZ TMC2209, EZ TMC2226, EZ TMC5160 a ďalšie, čo zabezpečuje tichý a presný pohyb.
  • Možnosť doplnenia Wi-Fi modulu
  • Napájanie Raspberry Pi: Vďaka výkonu až 5A možno z USB napájať Raspberry Pi, čo zvyšuje flexibilitu a možnosti rozšírenia.
  • Podpora CAN komunikácie: Umožňuje efektívnu a rýchlu komunikáciu medzi komponentmi tlačiarne pomocou XH2.54 konektora.
  • Bezpečnostné funkcie: Obsahuje ochranu proti prepätiu, prehriatiu a skratu, čo zvyšuje bezpečnosť a životnosť zariadenia.

Hlavné výhody

  • Vysoká flexibilita: Vďaka podpore až 10 osí a rôznych driverov je doska vhodná pre širokú škálu 3D tlačiarní, vrátane tých najpokročilejších modelov.
  • Jednoduchá integrácia: Vďaka intuitívnemu dizajnu a podrobnému manuálu je inštalácia a nastavenie dosky jednoduché aj pre menej skúsených používateľov.
  • Bezdrôtové ovládanie: Možnosť doplnenia Wi-Fi modulu umožňuje pohodlné ovládanie tlačiarne na diaľku, čo je ideálne pre profesionálne aj hobby použitie.
  • Napájanie Raspberry Pi: Možnosť napájania Raspberry Pi priamo z dosky zjednodušuje integráciu a rozširuje možnosti využitia.
  • CAN komunikácia: Efektívna a rýchla komunikácia medzi komponentmi zabezpečuje spoľahlivú a synchronizovanú prevádzku.
  • XH2.54 konektor: Jednoduché a bezpečné pripojenie rôznych komponentov zvyšuje užívateľský komfort.

Technické informácie a odporúčané tlačové podmienky

  • Procesor: STM32H723ET6 32bit
  • Frekvencia: 550MHz
  • Počet osí: Až 10
  • Podporované drivery: TMC2209, TMC2226, TMC5160 a ďalšie
  • Napájanie: 12V/24V, USB s výkonom až 5A pre napájanie Raspberry Pi
  • Komunikácia: USB, CAN s XH2.54 Pin Interface, možnosť doplnenia Wi-Fi modulu ESP8266/ESP32
  • Konektory: XH2.54
  • SD karta: SPI protokol
  • Počet poistiek: 10
  • Limitné spínače + filament senzor: 6+1
  • HV Drive: 10
  • Rozmery: 160mm x 100mm

Praktické tipy pre využitie

  • Optimalizácia driverov: Pre tichú a presnú tlač odporúčame použiť drivery TMC2209 alebo TMC5160.
  • Napájanie Raspberry Pi: Využite možnosť napájania Raspberry Pi priamo z dosky pre rozšírenie funkcionality a jednoduchšiu integráciu.
  • CAN komunikácia: Využite CAN komunikáciu pre efektívnu a rýchlu synchronizáciu medzi komponentmi tlačiarne.
  • Bezpečnostné opatrenia: Pravidelne kontrolujte teplotu a napájanie, aby nedošlo k prehriatiu alebo prepätiu.

Octopus MAX EZ V1.0 je ideálnou voľbou pre každého, kto chce posunúť svoje 3D tlačové projekty na vyššiu úroveň vďaka pokročilým funkciám a jednoduchej integrácii.

Špeciálne pokyny pre udržanie kvality

  • Skladovanie: Uchovávajte dosku v suchom a čistom prostredí, aby nedošlo k poškodeniu elektronických súčiastok.
  • Manipulácia: Pri inštalácii a manipulácii s doskou používajte antistatické náramky, aby nedošlo k poškodeniu citlivých komponentov.

Upozornenie na variabilitu tlačových podmienok

Každá 3D tlačiareň a slicer môžu vyžadovať odlišné nastavenie parametrov. Odporúčame vykonať testovacie tlače a doladiť parametre podľa konkrétneho modelu tlačiarne a použitého sliceru. Tým zabezpečíte optimálnu kvalitu tlače a spoľahlivosť.

Github

https://github.com/bigtreetech/Octopus-Max-EZ

Parametre
Výrobca BigTreeTech
Odporúčané Voron komunitou Áno
Firmware Klipper
Voron V2.4, Trident
Rozmer 160 x 100 mm
Napätie 24 V
Mikroprocesor STM32H723ZET6
Sockety pre ovládače motora 10
Rozhraní pre teplotné senzory 5
Počet vykurovacích telies 4
Režim ovládača motora UART, SPI
Frekvencia procesora 550Mhz
Počet PWM 7
Pamäť 512Kb
CAN BUS Áno
Podpora PT100 Externý modul
