Trianglelab PT100 zosilňovacia doska
Trianglelab PT100 zosilňovacia doska
Zosilňovacia doska pre teplotné senzory PT100. Vďaka tejto doske a teplotnému snímaču PT100 budete môcť tlačiť pri vyšších teplotách s lepšou presnosťou.
Tlač pri vysokých teplotách do 500°C (v závislosti od maximálnych teplôt použitého PT100 senzoru a hotendu)
Vysoká presnosť snímania teploty
Jednoduché montáž a pripojenie ku riadiacej doskej 3D tlačiarne viac
Výrobca: TrianglelabKód produktu: 273 Doprava a platba
Zosilňovacia doska pre teplotné senzory PT100. Vďaka tejto doske a teplotnému snímaču PT100 budete môcť tlačiť pri vyšších teplotách s lepšou presnosťou.
Tlač pri vysokých teplotách do 500°C (v závislosti od maximálnych teplôt použitého PT100 senzoru a hotendu)
Vysoká presnosť snímania teploty
Jednoduché montáž a pripojenie ku riadiacej doskej 3D tlačiarne viac
Výrobca: TrianglelabKód produktu: 273 Doprava a platba
Umožnite vášmu hotendu pracovať pri vyšších teplotách, s vyššou presnosťou pri jednoduchej inštalácii pomocou snímača PT100 a tejto zosilňovacej dosky. Ak chcete experimentovať s tlačou vysokoteplotných materiálov, získať presnejšie údaje o teplote a mať oveľa robustnejší snímač teploty, potom je PT100 ideálnou voľbou.
Táto doska umožňuje pripojiť náš snímač teploty PT100 k ľubovoľnému analógovému vstupnému pinu riadiacej dosky 3D tlačiarne. Zosilňuje signál zo snímača PT100 na úroveň napätia, ktorú dokáže riadiaca jednotka tlačiarne ľahko a presne odčítať.
Inštalačný postup
Doska PT100 vyžaduje, pripojenie k 5V zdroju napájania. Prúdové požiadavky sú veľmi malé, takže si môžete vybrať ľubovoľný 5V pin na vašej riadiacej doske.
Výstupný signálový pin je potom potrebné pripojiť na voľný analógový vstup riadiacej dosky. Pozrite sa na schému zapojenia vašej riadiacej dosky a nájdite pin, ktorý sa nepoužíva a začína veľkým písmenom "A". Tieto sú zvyčajne k dispozícii na rozširujúcich alebo doplnkových hlavách označených typicky AUX alebo EXP.
Následne upravte váš firmware (napr. v súbore pins.h v Marline) a nastavte správnu hodnotu vstupného pinu a nastavte typ sensoru na PT100 (v Marline hodnotu temperature sensor na 20).
Obsah balenia
- 1ks Trianglelab PT100 zosilňovacia doska
- 1ks Kábel s konektorom pre pripojenie senzoru PT100
- 1ks predkrympovaného káblu na pripojenie ku riadiacej doske
- 1ks 3 pin Dupont konektor
- 2ks zmršťovacie trubičky

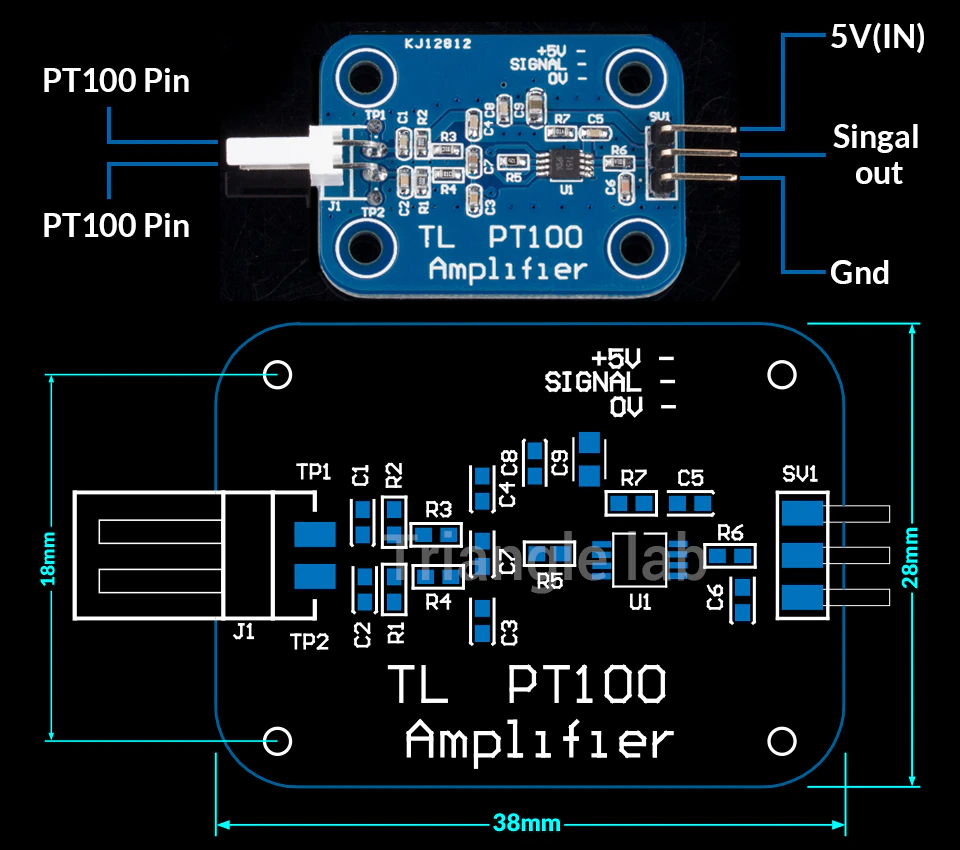

Schéma a rozmery zosilňovacej dosky PT100
| Výrobca | Trianglelab |
|---|---|
| Maximálna teplota | 500 °C |
| Napätie | 5 V |
| Typ teplotného senzoru | Odporový detektor teploty (RTD) |
