BIGTREETECH TMC5160T Pro V1.0 Driver

BIGTREETECH TMC5160T Pro V1.0 Driver


TMC5160 Pro bol vyrazený, a novou verziou je TMC5160T Pro. Okrem modelu čipu je funkcia rovnaká ako u TMC5160 Pro.
TMC5160T Pro V1.0 od BIGTREETECH sú bezkonkurenčené drivre pre vysokovýkonnú 3D tlač.

Bezkonkurenčný krútiaci moment
Prúd až 3A
Vstupné napätie 6-56 V
Osadený chladič
Mimoriadne tiché - menej ako 10dB
Externé výkonové MOSFET
Zabraňuje chveniu motora
Žiadne straty impulzov
Stabilná tlač viac

Výrobca: BigTreeTechKód produktu: 944 Doprava a platba

22,34 € s DPH
Nie je skladom Sledovať dostupnosť

TMC5160 Pro bol vyrazený, a novou verziou je TMC5160T Pro. Okrem modelu čipu je funkcia rovnaká ako u TMC5160 Pro.
TMC5160T Pro V1.0 od BIGTREETECH sú bezkonkurenčené drivre pre vysokovýkonnú 3D tlač.

Bezkonkurenčný krútiaci moment
Prúd až 3A
Vstupné napätie 6-56 V

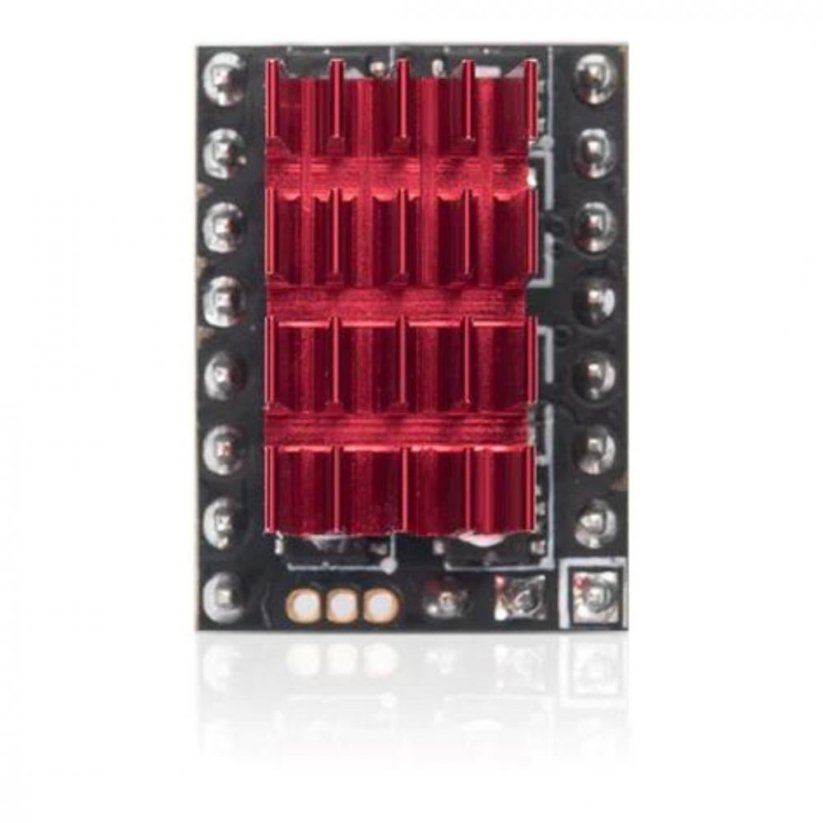

Osadený chladič
Mimoriadne tiché - menej ako 10dB
Externé výkonové MOSFET
Zabraňuje chveniu motora
Žiadne straty impulzov
Stabilná tlač viac

Výrobca: BigTreeTechKód produktu: 944 Doprava a platba

TMC5160 Pro bol vyrazený, a novou verziou je TMC5160T Pro. Okrem modelu čipu je funkcia rovnaká ako u TMC5160 Pro.

TMC5160T je vysoce výkonný obvod pro řízení krokového motoru a ovladače se sériovým komunikačním rozhraním. Kombinuje flexibilní generátor ramp pro automatické určení cílové polohy s nejpokročilejším řídicím systémem krokového motoru v oboru. Vysoce dynamické pohony s vysokým točivým momentem lze realizovat pomocí externích tranzistorů.

Ovladač je založen na sofistikovaných chopperech SpreadCycle a StealthChop společnosti TRINAMIC a zajišťuje naprosto bezhlučný provoz v kombinaci s maximální účinností a nejlepším točivým momentem motoru. Vysoká integrace, vysoká energetická účinnost a malé rozměry umožňují miniaturizované a škálovatelné systémy pro nákladově efektivní řešení.

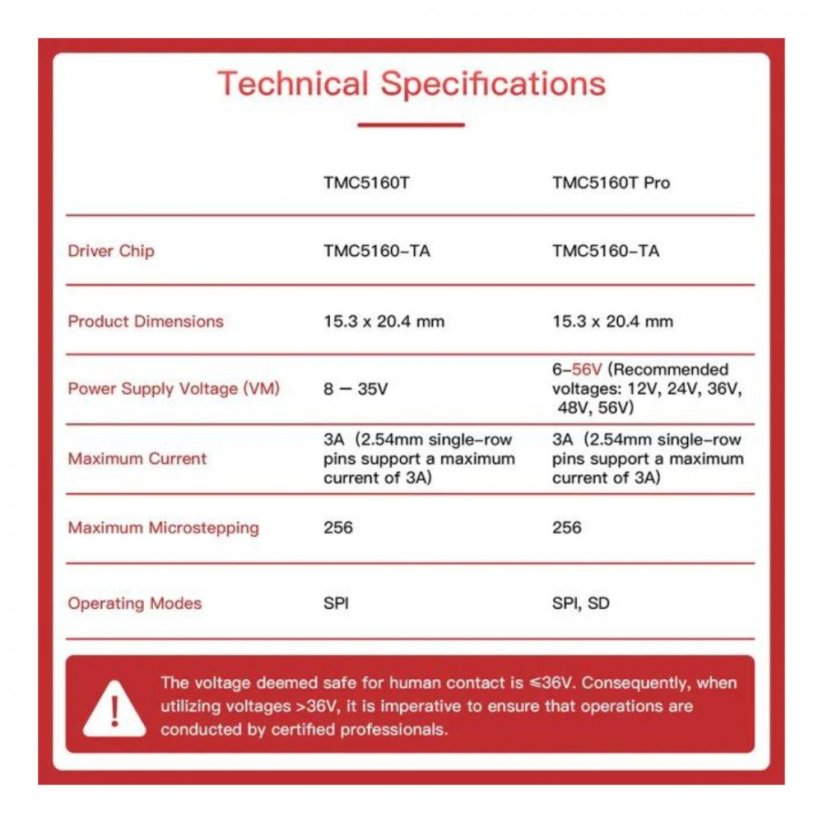

Parametre

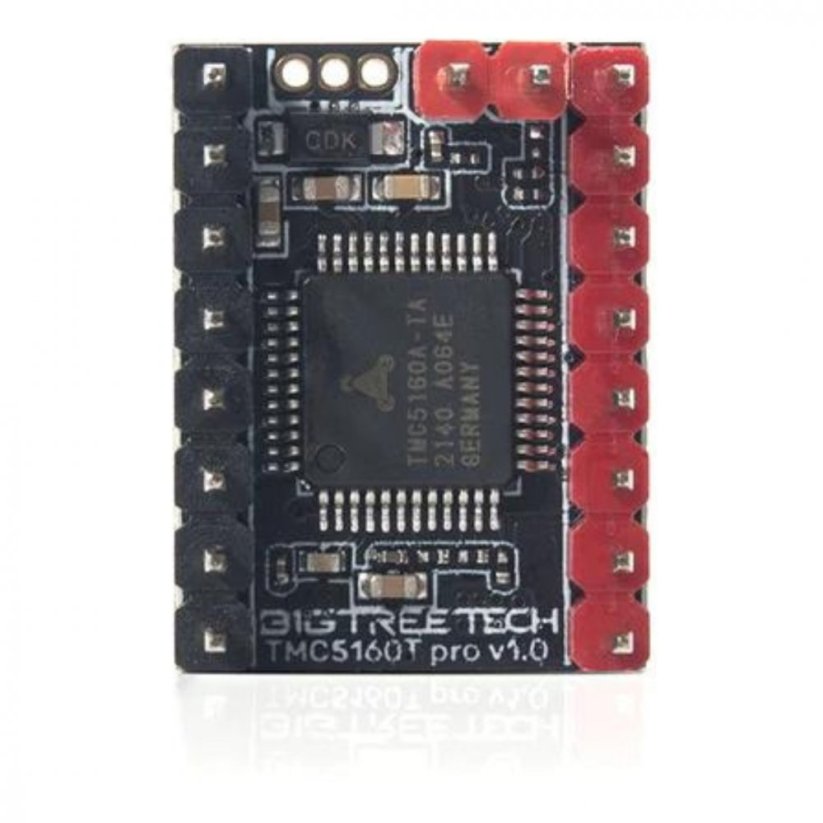

  • Čip driveru: TMC5160A-WA

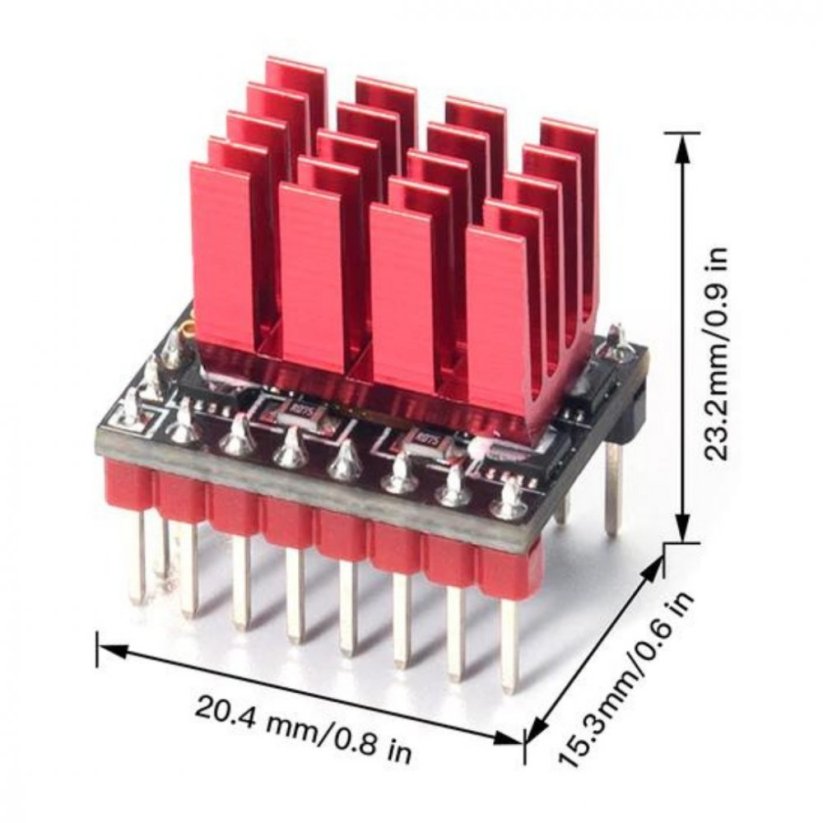

  • Rozmery: 15,3 x 20.4 mm
  • Maximálne napätie: 6 - 56V
  • Maximálny prúd: 3A (2,54 mm jednoradové piny umožňujú maximálny prúd 3A)
  • Maximálne delenie: 256

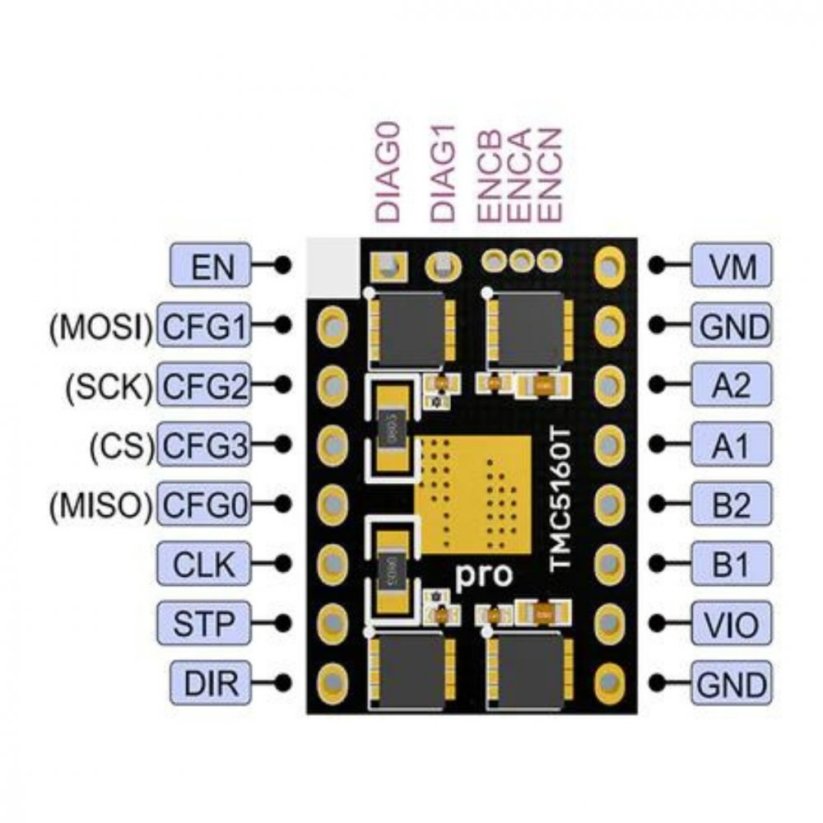

  • Operačné režimy: SPI, SD

Upozornenie

Bezpečné napätie pre ľudí je maximálne 36 V, preto pri použití napätia vyššieho ako 36 V prevádzkujte zariadenie odborným personálom

Dokumentácia

BIGTREETECH TMC5160 Pro V1.1

Parametre
Výrobca BigTreeTech
Odporúčané Voron komunitou Áno
Rozmer 15,3 x 20,4 mm
Režim ovládača motora SPI, SD
Módy driveru StealthChop, StallGuard, CoolStep, SpreadCycle
Maximálne delenie kroku 256
Maximálny prúd 3A
Maximálne napätie 56 V
Driver motora TMC5160-WA
