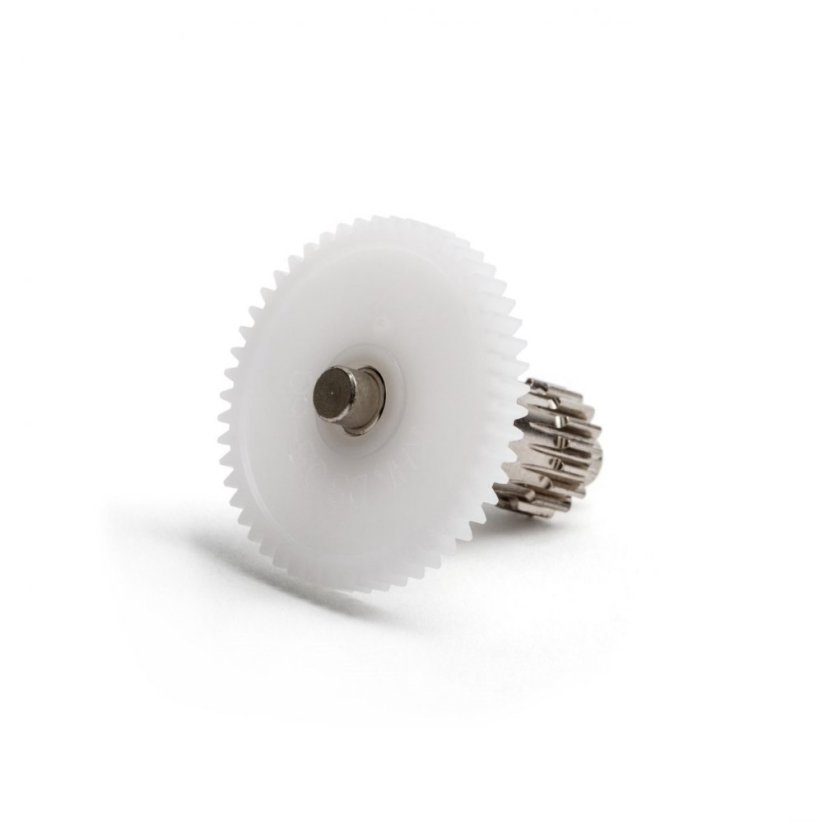

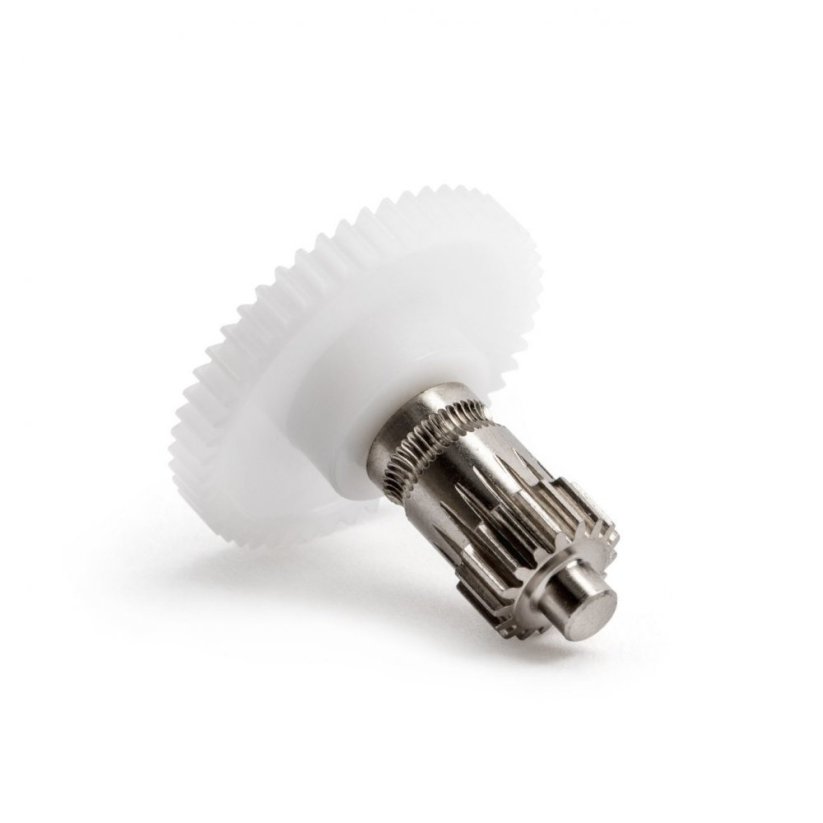

Bondtech Integrovaný reverzný pohon BMG (Reverse Integrated Drive Gear)

Bondtech Integrovaný reverzný pohon BMG (Reverse Integrated Drive Gear)


Zlepšite kvalitu tlače vďaka reverznému integrovanému pohonu (RIDGA) pre nový HextrudOrt a nový Sherpa Mini.
R.I.D.G.A. nahrádza tieto prvky hnacieho ústrojenstva

Hlavný hriadeľ
Hlavná prevodovka
Nastavovacia skrutka
Primárny hnací prevod

Výhody

Precízne spracované na CNC
Super ostré zuby pre maximálne priľnutie k vláknu
Ideálna voľba pre vysoko výkonný podávací systém
Mimoriadne vysoká odolnosť proti opotrebovaniu na použitie s abrazívnymi filamentami

Pozor, primárne pohon je otočený a nie je kompatibilný s Bondtech BMG a Voron Afterburner / Strealhburner. viac

Výrobca: BondtechKód produktu: 729 Doprava a platba

17,63 € s DPH
Skladom
ks
(4 ks na sklade)

Zlepšite kvalitu tlače vďaka reverznému integrovanému pohonu (RIDGA) pre nový HextrudOrt a nový Sherpa Mini.
R.I.D.G.A. nahrádza tieto prvky hnacieho ústrojenstva

Hlavný hriadeľ
Hlavná prevodovka
Nastavovacia skrutka
Primárny hnací prevod

Výhody

Precízne spracované na CNC
Super ostré zuby pre maximálne priľnutie k vláknu
Ideálna voľba pre vysoko výkonný podávací systém
Mimoriadne vysoká odolnosť proti opotrebovaniu na použitie s abrazívnymi filamentami

Pozor, primárne pohon je otočený a nie je kompatibilný s Bondtech BMG a Voron Afterburner / Strealhburner. viac

Výrobca: BondtechKód produktu: 729 Doprava a platba

Projekt v spolupráci s výnimočným členom našej komunity

Reverzný integrovaný hnací prevod BMG bol navrhnutý v spolupráci s MirageC, tvorcom HextrudORT, s cieľom vyriešiť hádzanie zostavy hlavného hriadeľa a primárneho hnacieho prevodu držaného nastavovacou skrutkou.

Ako MirageC vysvetľuje vo svojom videu na YouTube Extrusion Quality - Mystery issue resolved výkyvy hlavného dvojitého prevodu a kmitanie hlavného hnacieho kolesa prispievajú k vysvetleniu nepravidelnosti povrchu, ktorá sa prejavuje na všetkých 3D výtlačkoch.

Aby Bondtech spomínané (ne)tolerancie znížili na minimum, vykonali sme nasledujúce vylepšenia:

  • Hlavné dvojité ozubené kolesá s prísnejšími toleranciami,
  • Nalisované na hlavný hriadeľ novou metódou,
  • Tiež hlavný hriadeľ a hlavné hnacie ozubené koleso sú opracované v monolitickej oceľovej súprave

Výsledok? Veľmi významný krok vpred v kvalite.

Kompatibilita

  • new HextrudORT extruder
  • new Sherpa Mini extruder

Upozornenie

  • Nie je kompatibilný s Bondtech BMG extrúder a Voron Afterburner / Strealhburner
  • Odporúčame použiť guľôčkové ložiská 4x8x3,0 mm (NIE SÚ SÚČASŤOU)

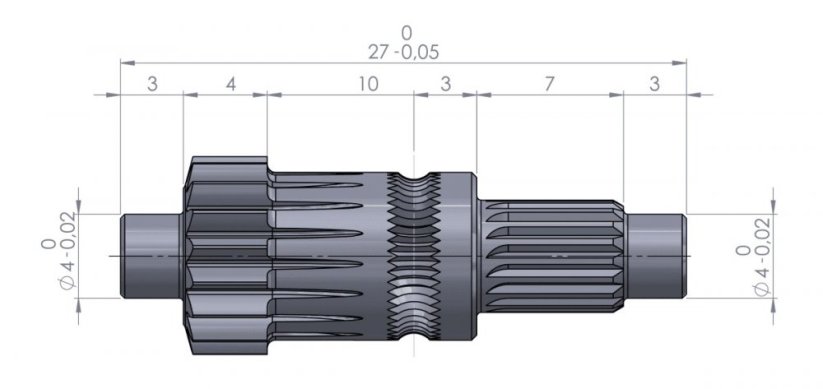

Technická špecifikácia

  • Dĺžka hriadeľa: 27 -0/+0,05 mm
  • Dĺžka hriadeľa na uloženie guľôčkových ložísk: < 3mm - 3mm >
  • Stred zubov vlákna po koniec hriadeľa: < 14 mm - 13 mm >
  • Počet zubov hnacieho ozubeného kolesa: 17
  • Dĺžka zubov hnacieho prevodu: 4 mm
  • Materiál hlavného hriadeľa/hnacieho ozubeného kolesa: Kalená oceľ
  • Kompatibilita s materiálmi:
    • Pružné: áno;
    • Pevné: áno;
    • Abrazívne: áno.

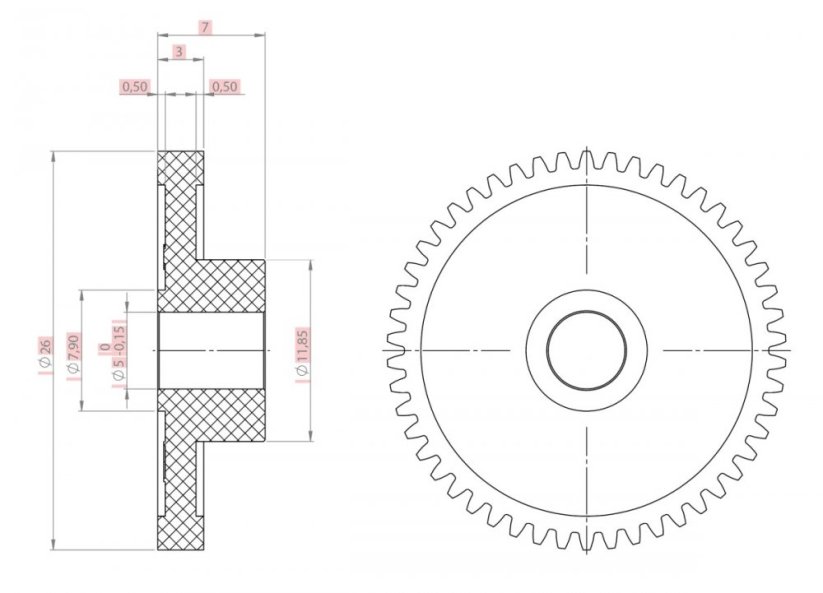

  • Počet zubov hlavného prevodu: 50
  • Dĺžka zubov hlavného prevodu: 3 mm

SKU: 15149

Parametre
Výrobca Bondtech
Krajina pôvodu Švédsko
Priemer filamentu 1,75 mm
Typ extrudéra Bovden|Priamý
Materiál Kalená oceľ
