Krokový motor Nema 17 Pancake 20 mm
Krokový motor Nema 17 Pancake 20 mm

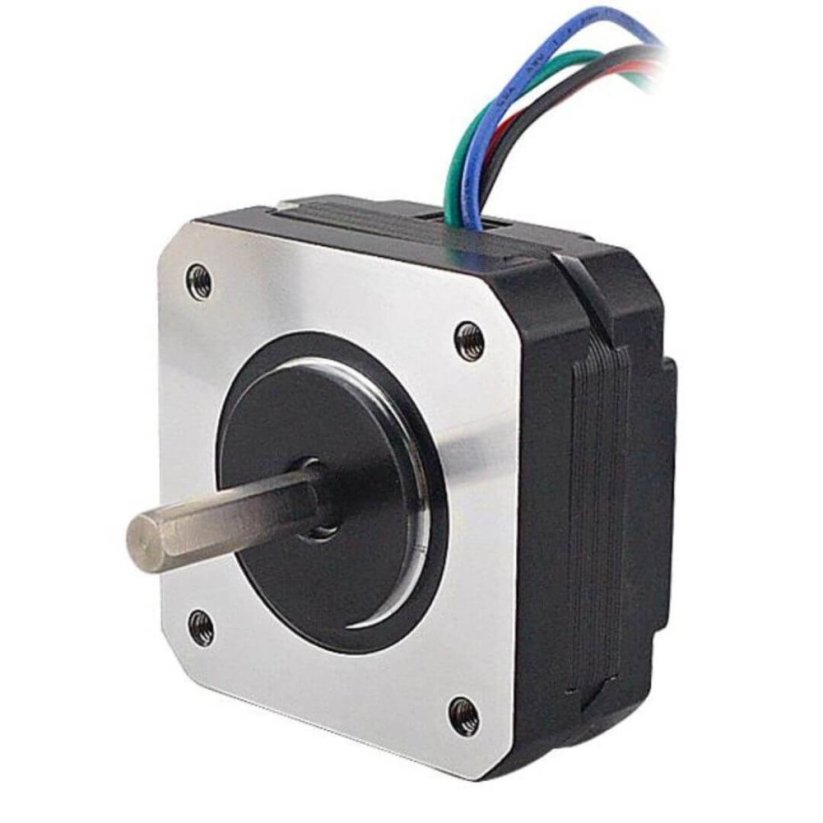

Krokový motor Nema 17 17HS08-1004S je ultra-kompaktný „pancake“ motor s dĺžkou tela iba 20 mm a hmotnosťou 140 g. Vďaka týmto parametrom je ideálnou voľbou pre ľahké direct-drive extrudéry, kde minimalizuje hmotnosť na tlačovej hlave a pomáha redukovať vibrácie (ringing). S prídržným momentom 16 Ncm poskytuje dostatočný výkon pre spoľahlivú extrúziu filamentu. viac
Výrobca: OMC StepperOnlineKód produktu: P01714 Doprava a platba
Produkt už nie je v ponuke
Krokový motor Nema 17 17HS08-1004S je ultra-kompaktný „pancake“ motor s dĺžkou tela iba 20 mm a hmotnosťou 140 g. Vďaka týmto parametrom je ideálnou voľbou pre ľahké direct-drive extrudéry, kde minimalizuje hmotnosť na tlačovej hlave a pomáha redukovať vibrácie (ringing). S prídržným momentom 16 Ncm poskytuje dostatočný výkon pre spoľahlivú extrúziu filamentu. viac
Výrobca: OMC StepperOnlineKód produktu: P01714 Doprava a platba
Produkt už nie je v ponuke
Krokový motor Nema 17 17HS08-1004S – 20 mm, 16 Ncm
Tento krokový motor Nema 17 (model 17HS08-1004S) je ideálnou voľbou pre moderné 3D tlačiarne s priamym pohonom extrudéra. Vyniká extrémne nízkou hmotnosťou (140 g) a krátkym telom (20 mm), čo minimalizuje zotrvačnosť pohyblivých častí tlačovej hlavy. Nižšia hmotnosť pomáha znižovať artefakty tlače (napríklad ghosting) a umožňuje vyššie rýchlosti aj zrýchlenie bez straty kvality.
Motor je určený pre aplikácie, kde sú štandardné Nema 17 motory (40 mm a viac) zbytočne ťažké. Je preto obľúbený v komunitných aj komerčných extrudéroch (napr. Voron Clockwork, Orbiter), kde sa počíta každý gram.
Kľúčové vlastnosti
- Extrémne nízka hmotnosť: 140 g výrazne znižuje zaťaženie osí X a Y.
- Kompaktný „pancake“ dizajn: Telo s dĺžkou 20 mm umožňuje konštrukciu menších a ľahších tlačových hláv.
- Dostatočný prídržný moment: 16 Ncm je plne dostačujúci pre spoľahlivý posun filamentu pri väčšine extrudérov s prevodovkou.
- Štandardný krok 1,8°: Zaisťuje kompatibilitu a presnosť podávania filamentu.
Elektrická kompatibilita a zapojenie
- Nízky menovitý prúd: 1,0 A na fázu, kompatibilný s bežnými drivermi (TMC2209, A4988), motor sa neprehrieva.
- Bipolárne 4-vodičové zapojenie: Štandardná schéma pre jednoduché zapojenie na väčšinu riadiacich dosiek.
- Dostatočná dĺžka káblov: 400 mm pre jednoduché pripojenie bez nutnosti predlžovania.

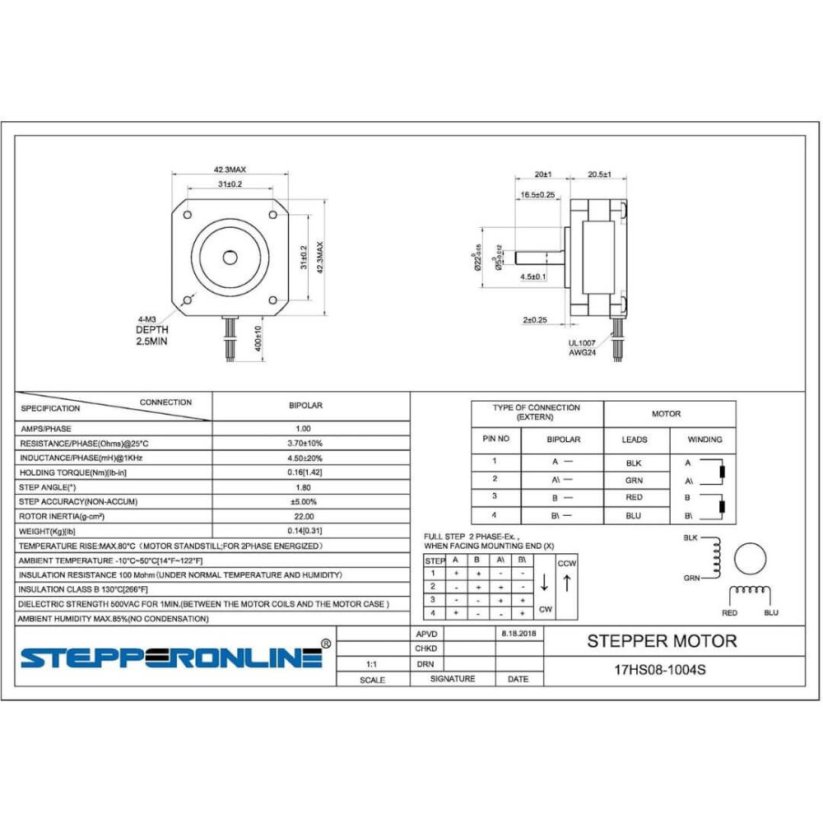

Technické špecifikácie
| Model | 17HS08-1004S |
| Typ motora | Bipolárny krokový motor |
| Veľkosť príruby | Nema 17 (42 x 42 mm) |
| Dĺžka tela | 20 mm |
| Hmotnosť | 140 g |
| Krokovací uhol | 1,8° |
| Prídržný moment | 16 Ncm (22,66 oz.in) |
| Menovitý prúd / fáza | 1,0 A |
| Odpor fázy | 3,7 Ω |
| Indukčnosť | 4,5 mH (pri 1 kHz) |
| Priemer hriadeľa | 5 mm (D-profil) |
| Dĺžka hriadeľa | 20 mm |
| Dĺžka D-profilu | 16,5 mm |
| Počet vodičov | 4 |
| Dĺžka vodičov | 400 mm |
| Trieda izolácie | B (do 130 °C) |
Porovnanie so štandardným motorom Nema 17
Oproti bežným Nema 17 motorom (dĺžka 40–48 mm, hmotnosť 280–350 g) je tento model viac ako dvakrát ľahší. Tento rozdiel je zásadný pre dynamiku tlačiarne – štandardné motory majú vyšší krútiaci moment (zvyčajne nad 40 Ncm) a sú vhodné na pohon osí, ich hmotnosť je však pre moderné direct-drive extrudéry limitujúca. Model 17HS08-1004S je ideálny kompromis medzi hmotnosťou a výkonom pre túto aplikáciu.
