Phaetus Voron Dragon Hotend HF vysoký prietok

Dragon je celokovový hotend, celková odolnosť voči vysokým teplotám je až 500 ℃, vnútorný otvor heatbreak je hladký a odpor pohybu je malý. Preto sa filament účinne topí a hladko odteká bez hromadenia sa, blokovania a iných problémov, aby sa dosiahola kvalitnejšia výsledná 3D tlač.

1. Heatbreakom s ultratenkou stenou s hrúbkou len 0,1 mm je dosahutá výborná tepelná izolácia
2. Zvýšená pevnosť podpornej štruktúry tepelného bloku zaručuje, že hotend sa neporuší pri pôsobení vonkajšej sily.

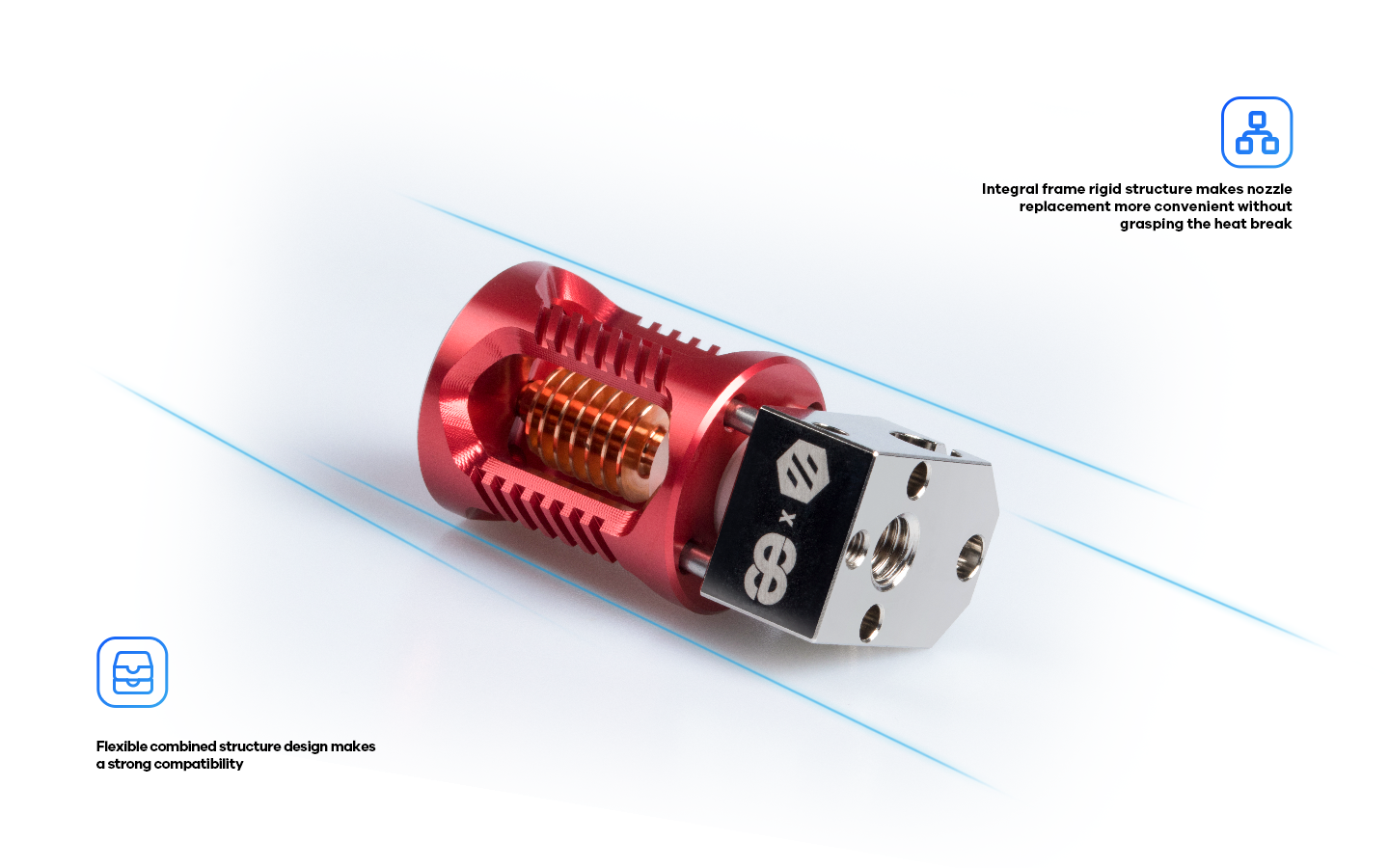

3. Integrovaná pevná štruktúra rámu umožňuje pohodlnejšiu výmenu tlačovej trysky bez uchopenia tepelného bloku.
4. Drsnosť vnútorného otvoru trysky a heatbreak Ra0,3 umožňuje plynulejší pohyb filamentu, čo má za následok vyššiu kvalitu výtlačkov.

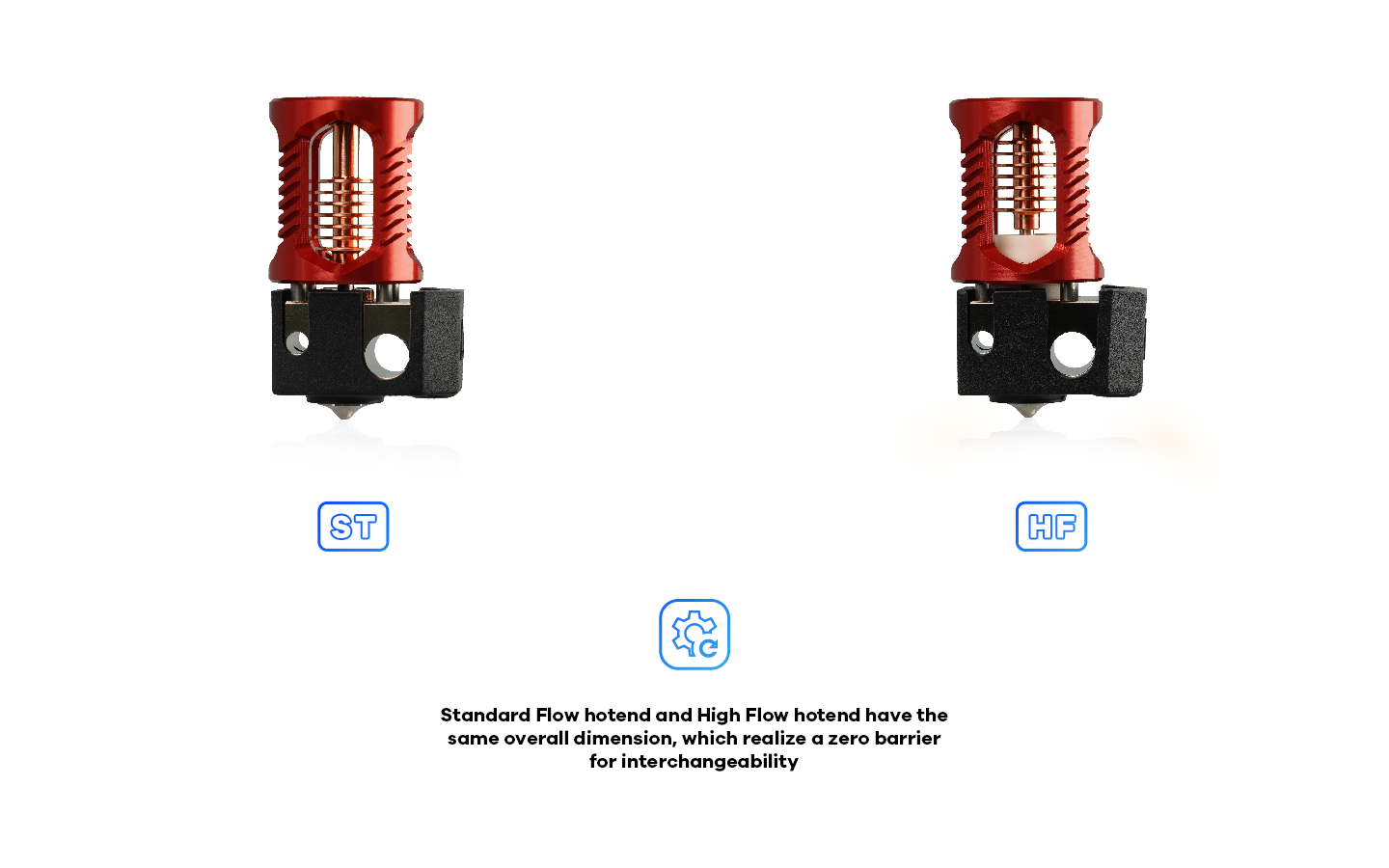

5. Štandardný hotend a vysokoprietokový hotend majú rovnaké celkové rozmery, ktoré znamenajú nulovú bariéru pre výmenu
6. Hotend sa skladá hlavne z materiálu zo zliatiny medi, ktorého výhodou je rýchlejšie zahrievanie a lepší odvod tepla
7. Štandardná celokovový dizajn s celkovou odolnosťou voči vysokým teplotám do 500 ℃.
8. Flexibilný dizajn kombinovanej štruktúry umožňuje silnú kompatibilitu

1. Dobre navrhnutá kompaktná konštrukcia

Dragon Hotend sa skladá z Heat Block, Heat Sink, Heat Break s jemnou štruktúrou a kompaktným vzhľadom

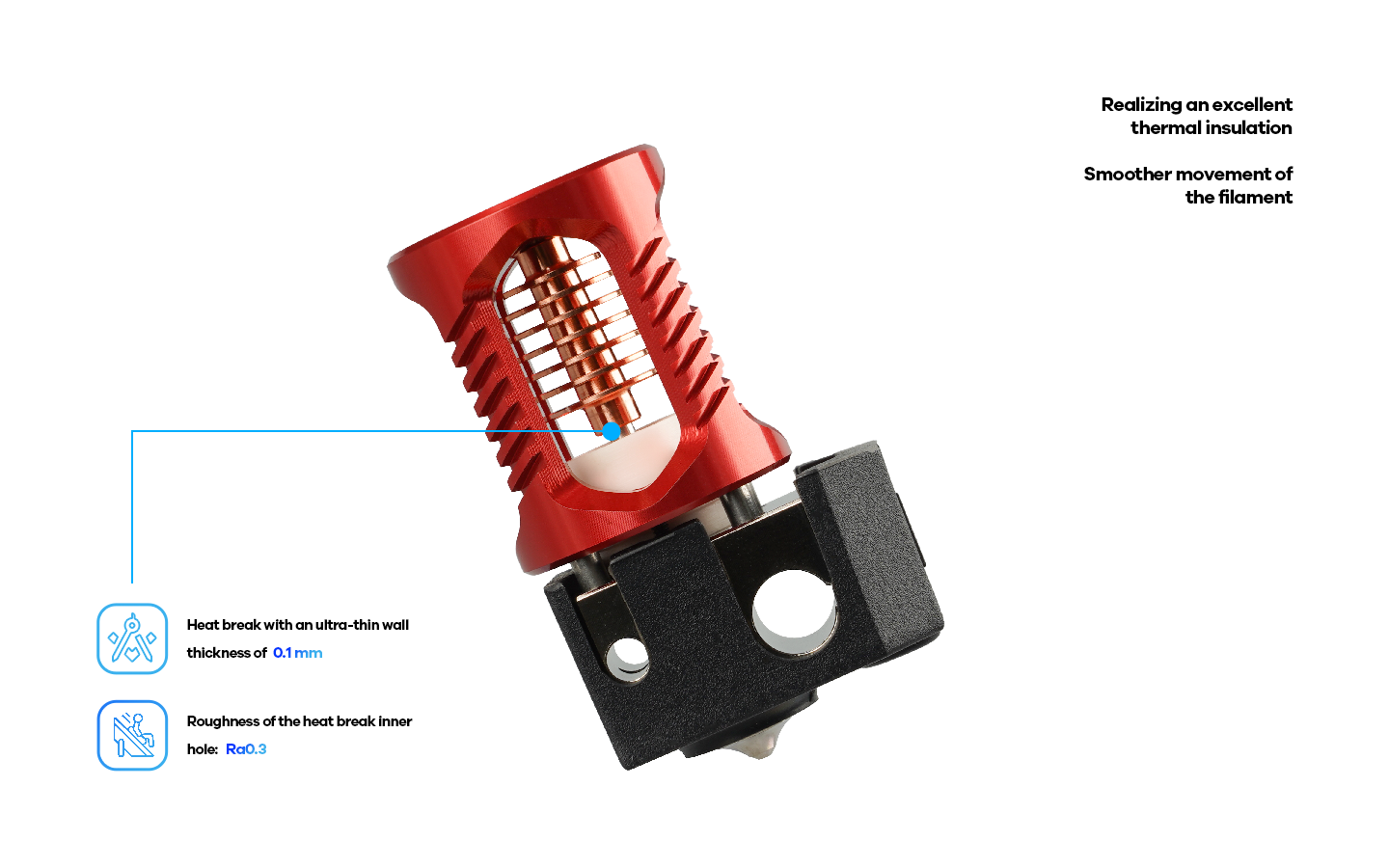

2. Výborná tepelná izolácia tepelného prerušenia

Tepelná prestávka s ultratenkou hrúbkou steny len 0,1 mm, ktorá realizuje vynikajúcu tepelnú izoláciu.

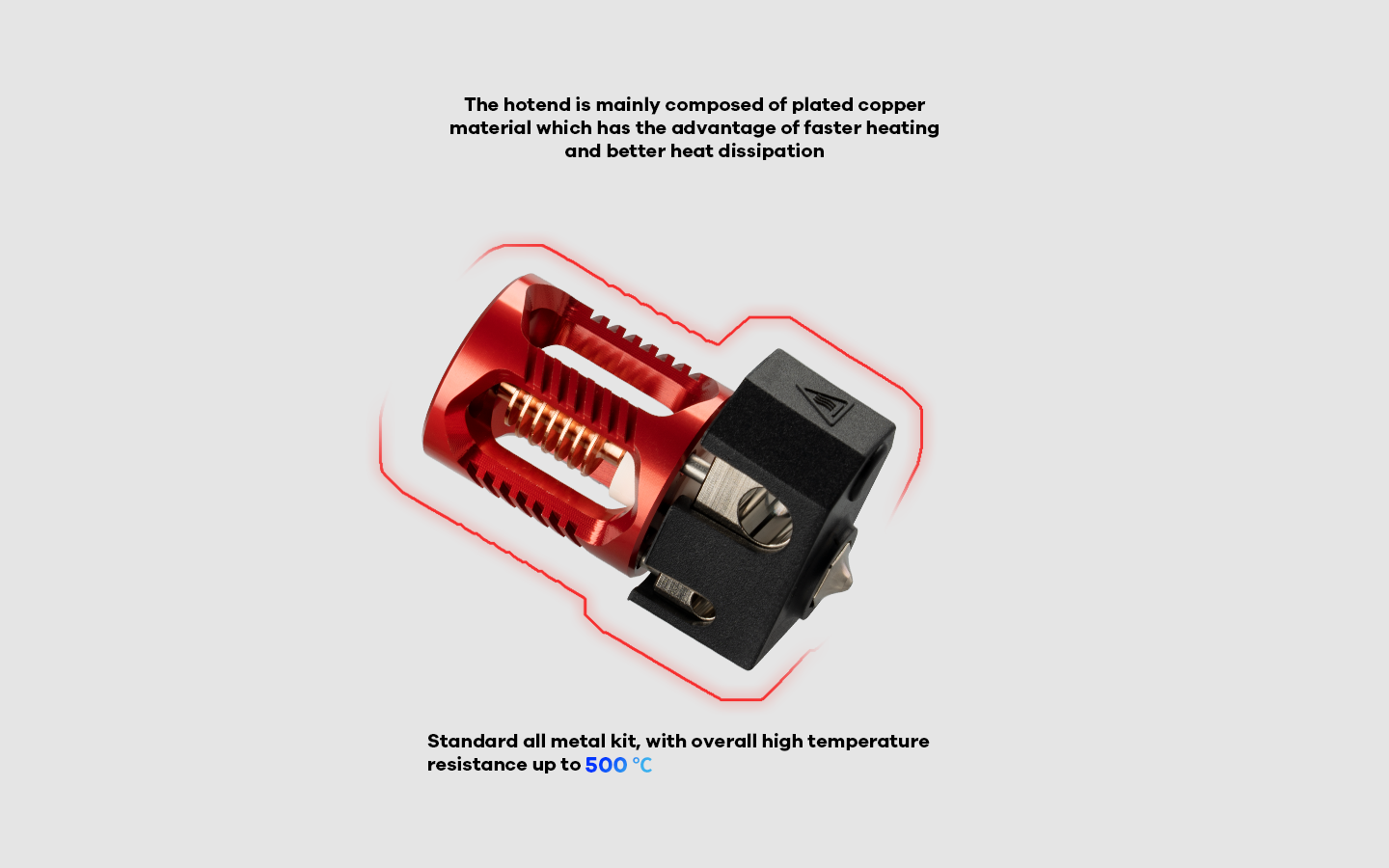

3. Vysoká teplotná odolnosť

Hotend je vyrobený najmä zo zliatiny medi, ktorá má výhodu rýchlejšieho ohrevu a lepšieho odvodu tepla s celkovou vysokou teplotnou odolnosťou až do 500 ℃.

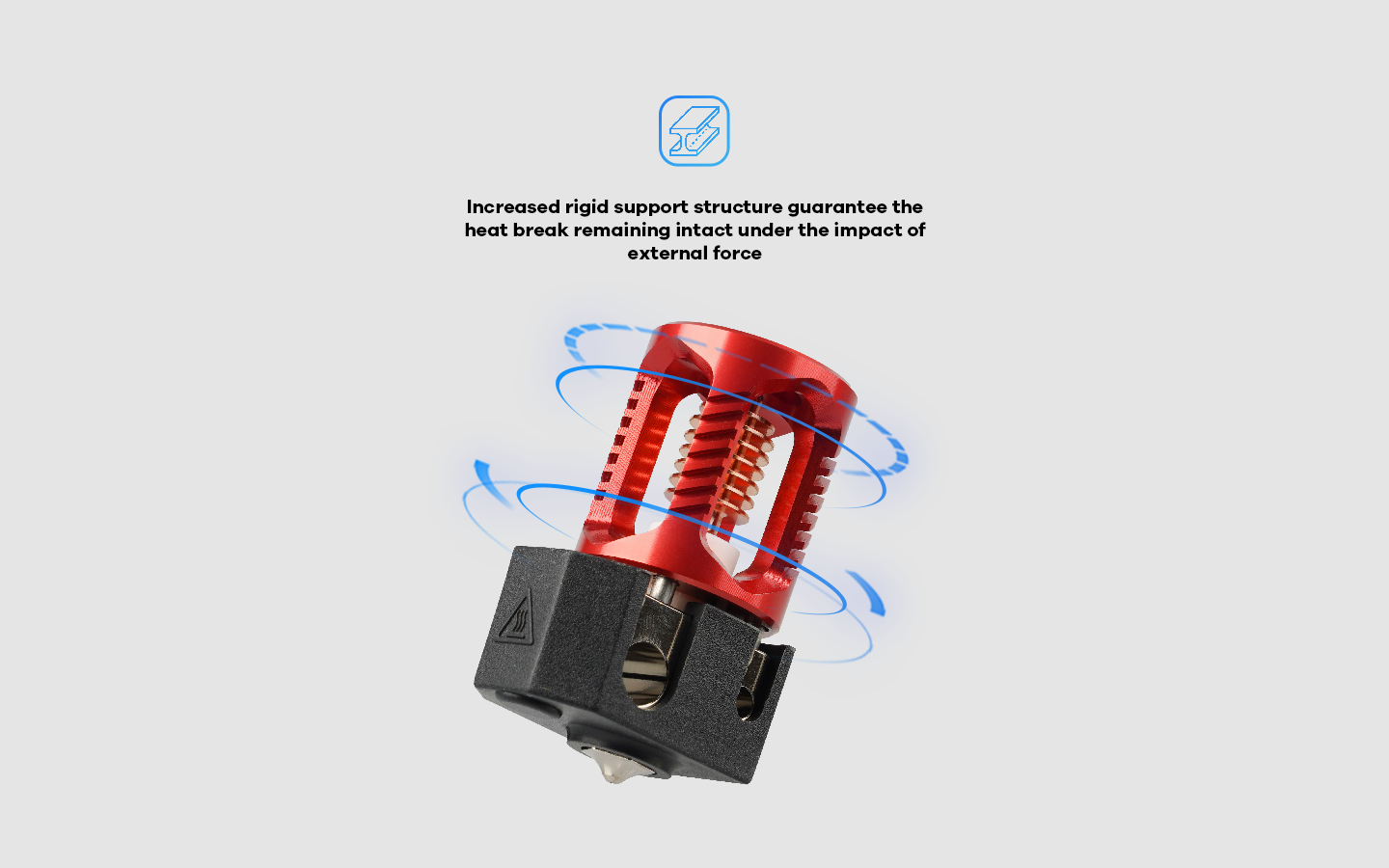

4. Zosilnená podporná štruktúra

Vylpešená podporná štruktúra zaručuje, že heatbreak zostane neporušený pri pôsobení vonkajšej sily. Integrovaný podporna umožňuje pohodlnejšiu výmenu trysky bez uchopenia tepelného bloku i jednou rukou.

Hotend je základnou hardvérovou súčasťou 3D tlačiarne. Kvalitný hotend musí zabezpečovať vhodný pomer prietoku, aby heatbreak nebol blokovaný materiálom a tlač prebiehala hladko. Nová generáciu hotendu pre 3D tlačiarne tieto požiadavky spĺňa. Dragon Hotend sa skladá z tepelného bloku, chladiča a heatbreaku, ktoré sú najlepšou a vyladenou kombináciou pre tlač vďaka výskumnému a vývojovému tímu a realizovaných stovkám hodín testov a ladení.

Vlastnosti

• Výborný výkon heatbreak
• Zvýšená pevnosť konštrukcie
• 450 °C dimenzované pre väčší rozsah pracovných teplôt
• Priama náhrada za hotend E3D V6. Napríklad pre tlačiareň PRUSA.
• Podporovaný a odporúčaný hotend pre Voron komunitné 3D tlačiarne

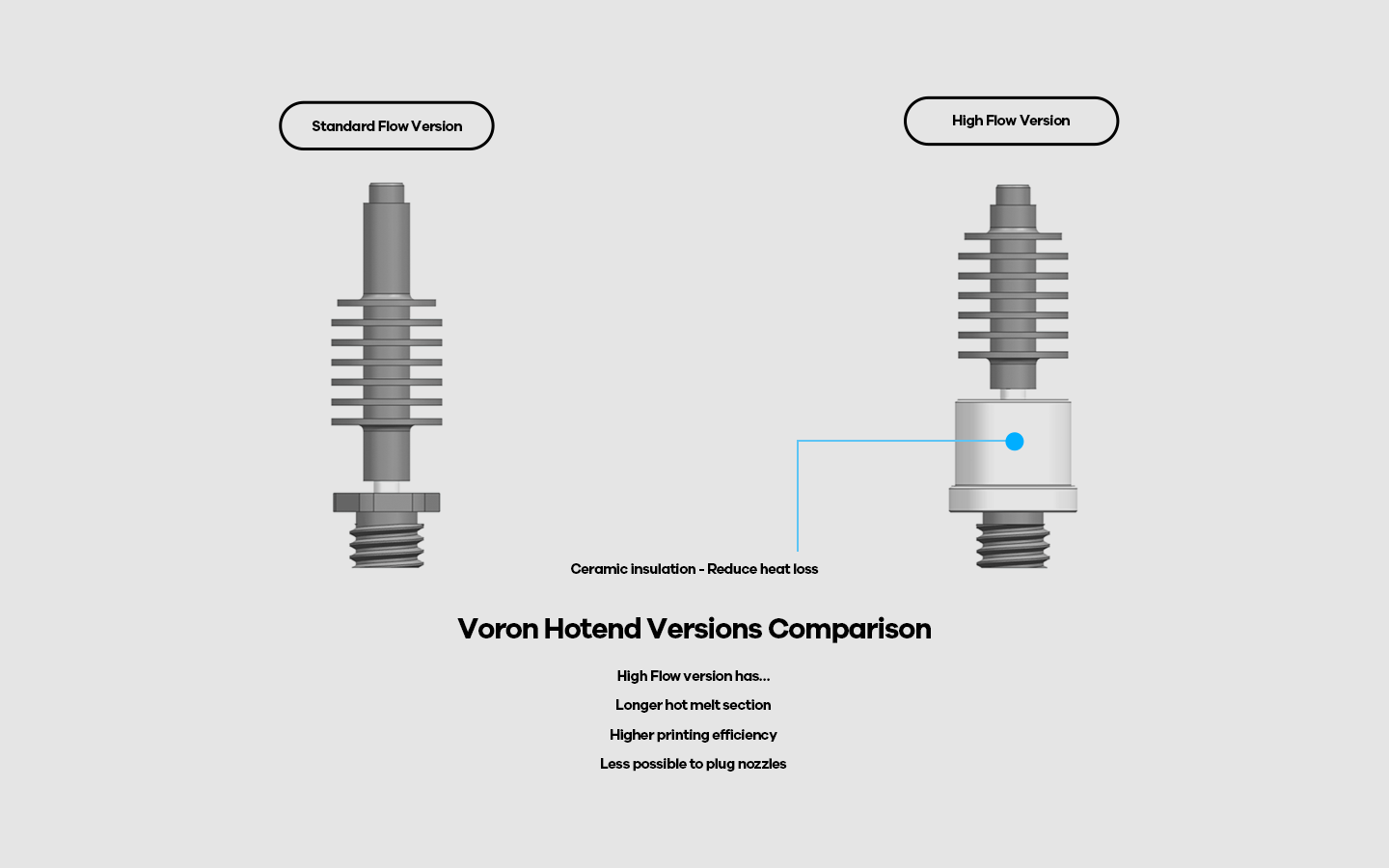

• Verzia HF (High Flow Capacity) má rovnaké celkové rozmery ako štandardná - bez problémov ako pri Volcano hotend
• Vďaka rigidnej koštrukcii sa pri kolízii nerozbije ohrievač
• Trysku možno meniť jednou rukou bez toho, aby ste museli uchopiť horúci blok Niklová zliatina medi v bloku nezmäkne pri vysokých teplotách presahujúcich 550 ℃.

Parametre

• Tryska: Pokovovaná meď 0,4/1,75 mm
• Veľkosť: 26,3 mm x 19,0 mm x 45,5 mm
• Farba vzhľadu: červená Voron
• Čistá hmotnosť: Voron HF 47,17 g
• Spracovanie materiálu:
  • Vysokopevnostná a vysoko vodivá zliatina medi
  • Šesťhranná kalená oceľ
  • Vysokokvalitná zliatina medi

Použiteľné materiály

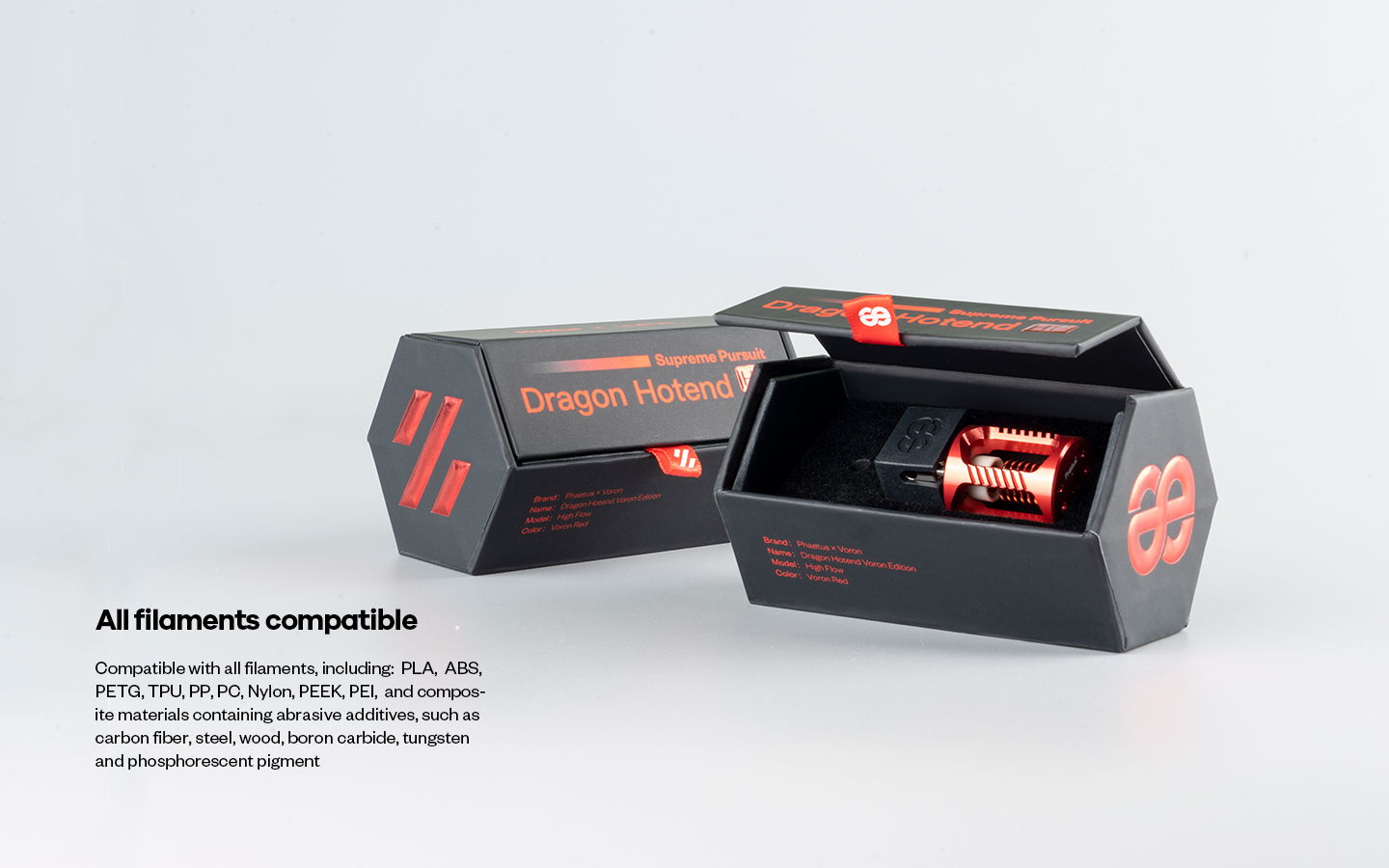

Kompatibilný so všetkými filamentmi vrátane: PLA, ABS, PETG, TPU, PP, PC, nylon, PEEK, PEI a kompozitné materiály obsahujúce abrazívne prísady, ako sú uhlíkové vlákna, oceľ, drevo, karbid bóru, volfrám a fosforeskujúci pigment

Maximálny prietok

Výsledok testu maximálneho prietoku pri tlači udávaný výrobcom (PLA@215C)

• E3D V6 HOTEND medený výhrevný blok 1020 mm/min ≈ 40,01 mm³/s
• Dragon hotend 1150 mm/min ≈ 46,08 mm³/sekundu
• Dragon hotend HF 1560 mm/min ≈62,51 mm³/sekundu

Reálnejšie porovnanie prietorokov najbežnejších hotendov

• ~10-12mm3/s pre V6
• ~14-16mm3/s pre SF Dragon, DragonFly and a little bit higher on a SF Mosquito
• ~20-30mm3/s pre HF Dragon or Mosquito
• ~30-40mm3/s pre Volcano or Nova
• ~80-90mm3/s pre Mosquito Magnum+
• ~110mm3/s pre SuperVolcano

Kompatibilita

s použitím adaptéru V6

• Kompatibilný so všetkými V6 HOTEND
• Kompatibilný s Prusa I3 MK3/MK3S
• Kompatibilný s extrudérom Titan
• Kompatibilný s extrudérom DDB
• Kompatibilní s Voron Afterburner, Voron Strealthburner

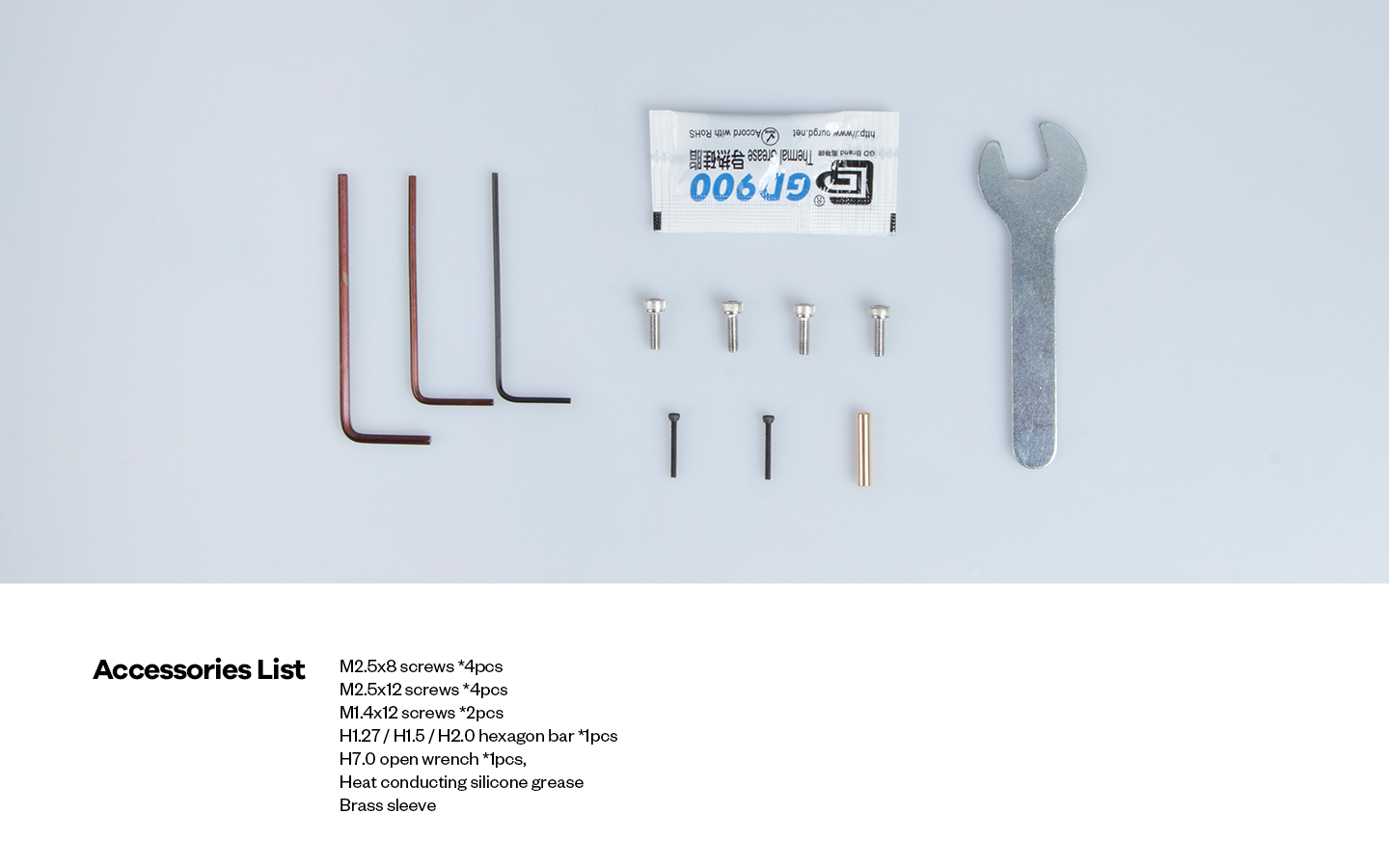

Zoznam príslušenstva

• Skrutky M2,5x8 x 4 ks
• Skrutky M2,5x12 x 4 ks
• Skrutky M1.4x12 x 2 ks
• Imbusový kľúč H1.27/H1.5/H2.0 x 1 ks
• Otvorený kľúč H8.0 x 1 ks
• Teplovodivé silikónové mazivo
• Mosadzná objímka
